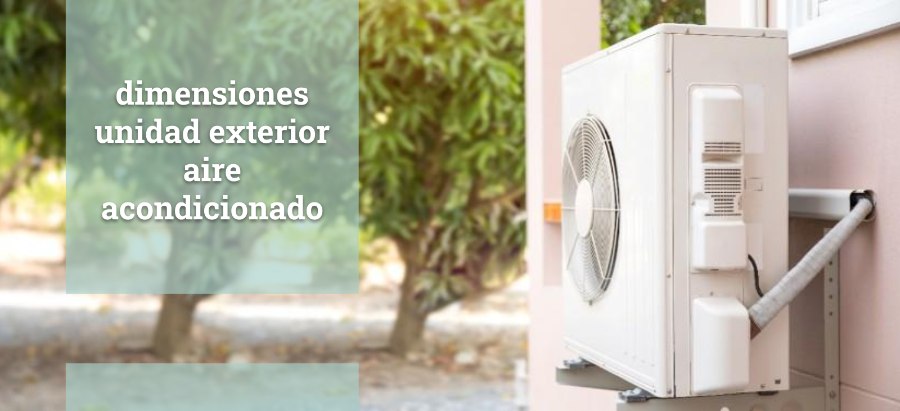

Dimensiones unidad exterior aire acondicionado

Cuando pensamos en instalar un sistema de climatización en casa o en la oficina, uno de los aspectos que más dudas genera es el espacio necesario para la unidad exterior del aire acondicionado. Este componente es esencial, ya que alberga el compresor, el ventilador y otros elementos clave del circuito frigorífico.

Sin embargo, las medidas de la unidad exterior del aire acondicionado pueden variar notablemente según el tipo de sistema, la potencia, la marca y el modelo. Conocer sus dimensiones antes de la instalación te permitirá planificar mejor el espacio, garantizar una buena ventilación y evitar problemas de rendimiento o ruidos innecesarios.

En esta guía te explicamos las dimensiones aproximadas de las unidades exteriores más comunes (Split, Multi-Split, por conductos, cassette y techo-suelo), además de ofrecerte consejos útiles para su correcta instalación.

Por qué es importante conocer las medidas de la unidad exterior del aire acondicionado

Las dimensiones de la unidad exterior no solo determinan el espacio físico que ocupará, sino que también influyen en aspectos como:

• La eficiencia energética: una mala ubicación o una ventilación insuficiente puede reducir la capacidad de refrigeración.

• El nivel de ruido: colocar la unidad demasiado cerca de una pared o de una ventana puede amplificar el sonido del compresor.

• El mantenimiento: disponer de un espacio adecuado facilita la limpieza, revisión y reparación del equipo.

• La estética y la integración arquitectónica: especialmente en fachadas o terrazas, donde se busca que la instalación pase lo más desapercibida posible.

Por todo ello, antes de comprar o instalar un equipo, conviene revisar la ficha técnica del modelo y asegurarse de que el espacio disponible cumple con las recomendaciones del fabricante.

Medidas de la unidad exterior en sistemas Split 1×1

Los sistemas Split 1×1 son los más comunes en viviendas y pequeños comercios. Se componen de una unidad interior y una unidad exterior conectadas entre sí por tuberías frigoríficas y cables eléctricos.

Las medidas típicas de la unidad exterior de un aire acondicionado Split 1×1 varían según la capacidad del equipo, pero generalmente se sitúan en el siguiente rango:

• Ancho: entre 70 y 85 cm

• Altura: entre 50 y 60 cm

• Profundidad: entre 25 y 35 cm

Estos tamaños hacen que sean relativamente fáciles de instalar en balcones, terrazas o paredes exteriores. Aun así, es fundamental dejar un margen de ventilación alrededor (mínimo 30 cm por los lados y 60 cm por la parte posterior) para permitir un flujo de aire adecuado.

En expertClima.es encontrarás equipos Split de marcas líderes como Mitsubishi Electric, Daikin, Fujitsu o Panasonic, con diferentes potencias y tamaños para adaptarse a cualquier tipo de estancia.

Medidas de la unidad exterior en sistemas Multi-Split

Los sistemas Multi-Split permiten conectar varias unidades interiores (normalmente de 2 a 5) a una sola unidad exterior. Esto supone una solución ideal para viviendas grandes u oficinas donde se desea climatizar varias habitaciones sin instalar múltiples compresores.

Al tener que soportar una mayor carga frigorífica, las unidades exteriores de los Multi-Split suelen ser más grandes. Las medidas aproximadas son:

• Ancho: de 85 a 100 cm

• Altura: de 70 a 90 cm

• Profundidad: de 35 a 45 cm

Estos equipos requieren una ubicación con buena ventilación, ya que el compresor trabaja con más intensidad que en los sistemas Split 1×1. También es recomendable instalar soportes antivibración para minimizar el ruido y las vibraciones.

Gracias a su diseño compacto y a la posibilidad de conectar varias unidades interiores, el sistema Multi-Split optimiza el espacio y mejora la eficiencia energética global del hogar.

Medidas de la unidad exterior en sistemas de aire acondicionado por conductos

El aire acondicionado por conductos es una de las opciones más elegantes y discretas del mercado, ya que solo se ven las rejillas de impulsión y retorno del aire. La unidad interior se instala empotrada en el falso techo, mientras que la unidad exterior se coloca en una terraza, azotea o patio.

En este tipo de sistemas, las dimensiones de la unidad exterior dependen directamente de la potencia y del caudal de aire que deben mover. En líneas generales, las medidas suelen oscilar entre:

• Ancho: de 85 a 110 cm

• Altura: de 70 a 95 cm

• Profundidad: de 35 a 45 cm

Debido a su tamaño y potencia, estas unidades requieren un espacio bien ventilado y libre de obstáculos. Además, es importante que la instalación cumpla con las normas locales de ruido y emisiones.

Si estás pensando en instalar un sistema por conductos, en expertClima.es puedes encontrar las mejores opciones de marcas reconocidas como Mitsubishi Electric, Daikin o Daitsu, junto con asesoramiento profesional para tu proyecto.

Aire acondicionado cassette

Los aires acondicionados tipo cassette son ideales para instalaciones en techos, especialmente en oficinas o espacios amplios. Tienen una unidad interior empotrada en el techo y una unidad exterior similar a los sistemas split.

Diseñada para encajar en un techo falso estándar, por lo general de 60×60 cm o ligeramente más grande. Las características claves de los equipos Cassette son:

• Panel decorativo: El panel visible puede ser cuadrado o rectangular, dependiendo del diseño. Generalmente es intercambiable en color o acabado.
• Distribución de aire: Suelen tener salidas de aire de 360° para una mejor cobertura del espacio.
• Altura requerida: Se necesita suficiente espacio en el techo falso para la instalación de la unidad interior (20-40 cm de altura).

Aire acondicionado split techo-suelo

El aire acondicionado Split Techo-Suelo es muy versátil, ya que puede instalarse tanto en posición vertical (suelo) como horizontal (techo). Las dimensiones de estos equipos varían según su capacidad en BTU/h, pero aquí tienes un rango típico. Características clave de los equipos de aire acondicionado Techo-Suelo:

• Diseño adaptable: Puede instalarse en paredes bajas o techos según las necesidades del espacio.
• Distribución de aire: A menudo incorpora deflectores ajustables para dirigir el flujo de aire de forma óptima.
• Altura mínima de instalación: Para instalación en techo, se requiere una altura adecuada para evitar interferencias con personas y muebles.

Consejos para instalar correctamente la unidad exterior

Independientemente del tipo de aire acondicionado, hay ciertos aspectos fundamentales que debes tener en cuenta al instalar la unidad exterior:

1. Buena ventilación: evita instalarla en lugares cerrados o con poca circulación de aire.

2. Evita la exposición directa al sol: si es posible, colócala en una zona sombreada para mejorar su eficiencia.

3. Asegura una base estable: utiliza soportes metálicos o una base de hormigón firme para evitar vibraciones.

4. Facilita el acceso: deja espacio suficiente para futuras tareas de mantenimiento o reparación.

5. Cumple la normativa: en comunidades de vecinos o fachadas, consulta siempre la normativa local antes de instalarla.

Conclusión

Conocer las medidas de la unidad exterior del aire acondicionado es esencial para planificar correctamente su instalación y garantizar un funcionamiento eficiente y silencioso.

Cada tipo de sistema (Split, Multi-Split, por conductos, cassette o techo-suelo) presenta unas dimensiones distintas, pero en todos los casos es fundamental asegurar una buena ventilación, estabilidad y acceso para el mantenimiento.

En expertClima.es ponemos a tu disposición un amplio catálogo de aires acondicionados con sus fichas técnicas detalladas, donde podrás consultar las medidas exactas de cada modelo. Además, nuestro equipo de profesionales te ayudará a elegir la mejor opción según el espacio disponible y tus necesidades de climatización.
